Professzionális PVC ponyvacsarnok raktársátor 4×10 m, 40 m², 3,00 m oldalmagassággal, két cipzáras kapuval és teljesen horganyzott acélvázzal – szürke

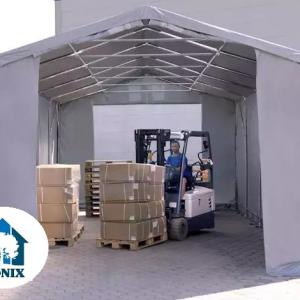

Ez a 4 × 10 méteres professzionális PVC ponyvacsarnok stabil, tartós és jól kihasználható tárolási megoldást kínál egész éves használatra. Alkalmas ipari, mezőgazdasági, kereskedelmi és logisztikai felhasználásra, valamint gépek, eszközök, építőanyagok, rakományok és egyéb áruk védett tárolására.

A körülbelül 40 m²-es alapterület, a 3,00 méteres oldalmagasság és a 4,10 méteres gerincmagasság tágas belső teret biztosít. A két, körülbelül 3,00 × 3,20 méteres cipzáras kapu megkönnyíti a rakodást, az árumozgatást, valamint kisebb gépek és járművek beállását.

A ponyvacsarnok teljesen horganyzott acélvázzal, stabil padlókerettel, merevítő tetőgerendákkal, acél feszítőelemekkel, sarokerősítőkkel és átlós csatlakozókkal készül. Az átmenő csavarkötések, a nagyméretű talpelemek és a racsnis ponyvafeszítő rendszer hozzájárulnak a szerkezet stabilitásához és tartósságához

Fő előnyök

• Egész évben használható professzionális ponyvacsarnok
• Körülbelül 40 m²-es tárolófelület
• Teljesen horganyzott, korrózióálló acélváz
• Stabil padlókeret és megerősített tetőszerkezet
• Két, kb. 3,00 × 3,20 m-es cipzáras kapu
• Jól kihasználható, tágas belső tér
• Erős, szakadásálló PVC ponyva
• Körülbelül 850 N szakítószilárdság
• UV 50+ védelem
• 100%-ban vízálló tető- és oldalponyva
• Körülbelül 30 cm-es talajszoknya
• Racsnis ponyvafeszítő rendszer

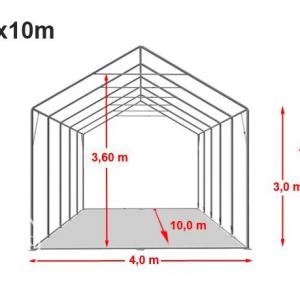

Méretek és műszaki adatok

• Alapterület: kb. 40,00 m²
• Szélesség: kb. 4,00 m
• Hosszúság: kb. 10,00 m
• Oldalmagasság: kb. 3,00 m
• Gerincmagasság: kb. 4,10 m
• Lábtávolság / maximális oldalsó bejárati szélesség: kb. 2,00 m
• Kapu 1 mérete: kb. 3,00 × 3,20 m
• Kapu 2 mérete: kb. 3,00 × 3,20 m
• Dobozok száma: 10 db
• A csomag leghosszabb oldala: kb. 194 cm
• Teljes tömeg: kb. 287,1 kg
• Ponyva színe: szürke

Tartószerkezet

A ponyvacsarnok váza kívül-belül horganyzott acélcsövekből készül. A horganyzott felület fokozott védelmet biztosít a korrózióval és a rozsdásodással szemben. A szerkezet ütés- és karcálló, valamint kevés karbantartást igényel.

Az acélcsövek és csőcsatlakozók átmenő csavarkötésekkel kapcsolódnak egymáshoz. Ez a rögzítési mód jelentősen megerősíti a teljes vázat, és csökkenti a szerkezeti elemek nem kívánt elmozdulásának kockázatát.

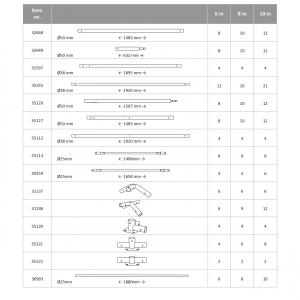

Tartószerkezeti adatok

• Acélcsövek átmérője: kb. Ø 50 mm
• Acél csőcsatlakozók átmérője: kb. Ø 54 mm
• Felületkezelés: kívül-belül horganyzott acél
• Csatlakozás: átmenő csavarkötés
• Összeszerelés: kb. 50 mm-es menetes csavarokkal és szárnyas anyákkal
• Kivitel: ütés- és karcálló
• Karbantartási igény: alacsony

Megerősített tetőszerkezet

A tetőszerkezet merevítő tetőgerendákkal és acél feszítőelemekkel készül. A tetőgerendák összekötik a szemben elhelyezkedő oldalgerendákat, és megerősítik a nyeregtetőt a felülről érkező terhelésekkel szemben.

Az acél feszítőelemek összetartják a szomszédos tetőgerendákat, alátámasztják a ponyvát, és segítenek megelőzni, hogy az esővíz megálljon a tetőponyva felületén.

A sarokerősítők minden sarokoszlop első szakaszán megtalálhatók. Az átlós csatlakozók összekapcsolják az oszlopokat az oldalsó tetőgerendákkal, segítik a terhelés elosztását, és csökkentik a csatlakozási pontokra ható nyomást.

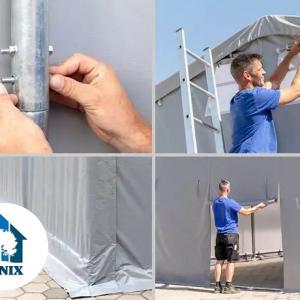

Padlókeret és ponyvafeszítés

A stabil padlókeret biztonságosan összeköti és rögzíti a ponyvacsarnok lábait, ezáltal jelentősen növeli a teljes szerkezet merevségét és stabilitását.

A padlókeret a ponyvafeszítő rendszer részét is képezi. A hevederek és kötelek segítségével a ponyva szorosan a váz fölé feszíthető, ami csökkenti a nem kívánt ponyvamozgásokat.

A nagy teherbírású, racsnis feszítőhevederek lehetővé teszik a ponyva egyenletes megfeszítését és szükség szerinti utánállítását. A megfelelő feszesség csökkenti a ponyva sérülésének és a szerkezeti elemekhez történő dörzsölődésének kockázatát.

Talpelemek és rögzítés

A ponyvacsarnok stabilitását nagyméretű talpelemek növelik, amelyek puha és kemény talajon egyaránt megfelelő felfekvési felületet biztosítanak.

Minden lábrész két ponton rögzíthető, ami csökkenti a szerkezet elmozdulásának kockázatát.

Rögzítési adatok

• Talpelemek mérete: kb. 20 × 20 cm
• Rögzítés: lábanként két rögzítési pont
• Puha talajon: megfelelő talajszögekkel
• Betonfelületen: megfelelő betonhorgonyokkal

A mozgatható burkolókövek önmagukban nem minden esetben biztosítanak megfelelő rögzítést. A ponyvacsarnokot az aljzatnak, a használat jellegének és a helyi időjárási körülményeknek megfelelően kell rögzíteni.

PVC ponyva

A ponyvacsarnok sűrű, rácsos belső szövettel megerősített PVC ponyvával készül. Az anyag strapabíró, szakadásálló, könnyen tisztítható és hosszú távú használatra alkalmas.

A PVC ponyva a teherautó-ponyvákhoz hasonló, nagy igénybevételre készült anyag, amely hatékony védelmet biztosít esővel, napsugárzással és más időjárási hatásokkal szemben.

Ponyva műszaki adatai

• Anyag: PVC ponyva belső szöveterősítéssel
• Szín: szürke
• Szakítószilárdság: kb. 850 N / 85 kg
• Vizsgálati szabvány: DIN EN ISO 13934-1
• UV-védelem: UV 50+
• Tető- és oldalponyva: 100%-ban vízálló
• Illesztések: hegesztett, nem varrott kivitel
• Használat: egész éves kültéri használatra alkalmas

Az egy darabból készült, egybefüggő tetőponyva szorosan összefogja a szerkezetet, és hozzájárul annak stabilitásához. A hegesztett illesztések tartós és vízálló kialakítást biztosítanak.

Cipzáras kapuk

Mindkét oromfalon három cipzárral kialakított standard kapu található. A kapuk könnyen és gyorsan nyithatók, feltekerhetők, majd pántok segítségével több magasságban rögzíthetők.

A középső cipzár a gerincig nyitható, így a bejárati magasság jól kihasználható. Az oromfali panelek az oldalponyváktól függetlenül felszerelhetők, eltávolíthatók és szükség esetén cserélhetők.

Az oromfali panelek ponyvarögzítő gumikkal csatlakoznak a vázhoz.

A cipzáras kapuk jellemzői

• Mindkét oromfalon három cipzár
• A középső cipzár a gerincig nyitható
• Feltekerhető kialakítás
• Több magasságban rögzíthető
• Az oldalponyváktól függetlenül cserélhető
• Ponyvarögzítő gumikkal szerelhető
• Kapuméret: kb. 3,00 × 3,20 m

Extra hosszú talajszoknya

A körülbelül 30 cm-es talajszoknya segít az esővizet a ponyvacsarnoktól távolabb vezetni, csökkenti a szél ponyva alá jutását, valamint mérsékli a ponyva alsó részének mozgását.

A talajszoknya kívülről és belülről, fűzőlyukakon keresztül rögzíthető. Megfelelő elhelyezése és lesúlyozása csökkenti a talajnedvesség bejutását, és javítja az időjárással szembeni védelmet.

A talajszoknya nem helyettesíti a tartószerkezet megfelelő talajrögzítését.

Összeszerelés

A ponyvacsarnok csavarozható szerkezeti elemekből áll. A biztonságos telepítéshez megfelelő létszám, stabil munkaterület és a szerkezet magasságához igazodó emelőeszköz használata szükséges.

Ajánlott emelőeszközök

• Guruló állvány
• Ollós emelő
• Targonca
• Megfelelő munkaállvány
• Egyéb biztonságos emelőberendezés

Fontos használati és garanciális tájékoztatás

A ponyvacsarnok biztonságos használatához minden esetben elengedhetetlen a megfelelő talajrögzítés. A rögzítés módját az aljzat típusa, a használat jellege és a helyi időjárási körülmények alapján kell meghatározni.

A csavarkötéseket, a feszítőhevedereket és a talajrögzítéseket rendszeresen ellenőrizni, szükség esetén pedig után kell húzni.

A tetőponyván felgyülemlő vizet vagy havat haladéktalanul el kell távolítani. A ponyvacsarnokot nem szabad felügyelet nélkül hóterhelésnek kitenni.

A garancia nem terjed ki a nem megfelelő rögzítésből, hibás összeszerelésből, viharból, jégesőből, hóterhelésből vagy más szélsőséges időjárási körülményből eredő károkra.
