Professzionális ponyvacsarnok raktársátor 5×10 m, 50 m², 3,00 m oldalmagassággal, lángálló PVC ponyvával, felhúzható kapuval és teljesen horganyzott acélvázzal – szürke

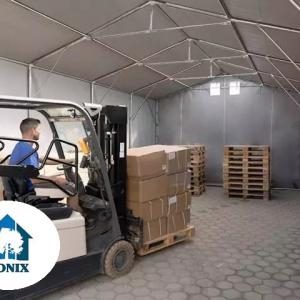

Ez az 5 × 10 méteres professzionális ponyvacsarnok tartós és jól kihasználható tárolási megoldást kínál egész éves használatra. Alkalmas ipari, mezőgazdasági, kereskedelmi és logisztikai felhasználásra, valamint gépek, járművek, eszközök, építőanyagok, rakományok és egyéb áruk védett tárolására.

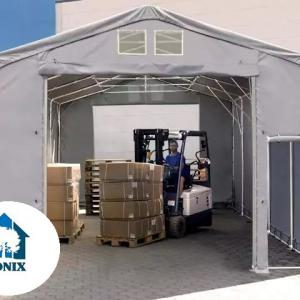

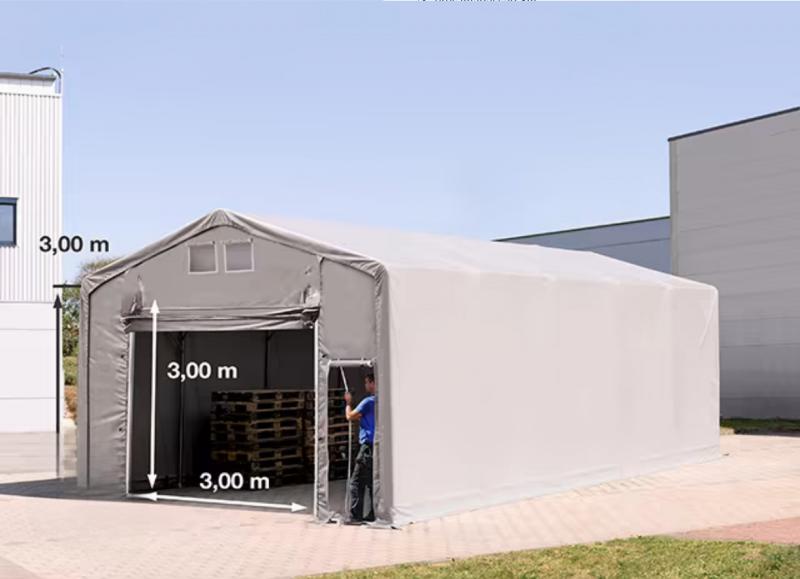

Az 50 m²-es alapterület, a 3,00 méteres oldalmagasság és a 3,90 méteres gerincmagasság tágas belső teret biztosít. A kb. 3,00 × 3,00 méteres felhúzható kapu kényelmes rakodást tesz lehetővé, míg a másik oromfalon található, kb. 3,00 × 3,30 méteres cipzáras kapu további bejáratot biztosít. A kb. 0,50 × 2,00 méteres személyi bejárat lehetővé teszi a gyors közlekedést a nagyméretű kapuk nyitása nélkül.

A sátor teljesen horganyzott acélvázzal, stabil padlókerettel, megerősített tetőszerkezettel, sarokerősítőkkel és átlós csatlakozókkal készül. A nagyméretű talpelemek, az átmenő csavarkötések és a ponyvafeszítő rendszer hozzájárulnak a szerkezet stabilitásához.

A sűrű belső szöveterősítéssel ellátott PRIMEtex PVC ponyva rendkívül szakadásálló, egész évben időjárásálló és könnyen tisztítható. A ponyva tűzzel szembeni viselkedését akkreditált laboratóriumban vizsgálták.

Fő előnyök

• Egész évben használható professzionális raktársátor
• 50 m²-es, jól kihasználható tárolófelület
• Nagy szilárdságú PRIMEtex PVC ponyva
• Körülbelül 2300 N szakítószilárdság
• Vizsgált tűzvédelmi tulajdonságok
• Teljesen horganyzott, korrózióálló acélváz
• Stabil padlókeret és megerősített tetőszerkezet
• Csigás mechanizmussal működtethető felhúzható kapu
• Külön cipzáras kapu és személyi bejárat
• 100%-ban vízálló tető- és oldalponyva
• Körülbelül 30 cm-es talajszoknya
• Racsnis ponyvafeszítő rendszer

Méretek és műszaki adatok

• Alapterület: kb. 50,00 m²
• Szélesség: kb. 5,00 m
• Hosszúság: kb. 10,00 m
• Oldalmagasság: kb. 3,00 m
• Gerincmagasság: kb. 3,90 m
• Lábtávolság / maximális oldalsó bejárati szélesség: kb. 2,00 m
• Felhúzható kapu mérete: kb. 3,00 × 3,00 m
• Cipzáras kapu mérete: kb. 3,00 × 3,30 m
• Személyi bejárat mérete: kb. 0,50 × 2,00 m
• Dobozok száma: 15 db
• A csomag leghosszabb oldala: kb. 194 cm
• Teljes tömeg: kb. 398,16 kg
• Ponyva színe: szürke

Tartószerkezet

A sátor váza kívül-belül horganyzott acélcsövekből készül. A horganyzott felület fokozott védelmet biztosít a korrózióval és a rozsdásodással szemben. A szerkezet ütés- és karcálló, valamint kevés karbantartást igényel.

Az acélcsövek és csőcsatlakozók átmenő csavarkötésekkel kapcsolódnak egymáshoz. Ez a kialakítás megerősíti a teljes vázat, és csökkenti a szerkezeti elemek elmozdulásának kockázatát.

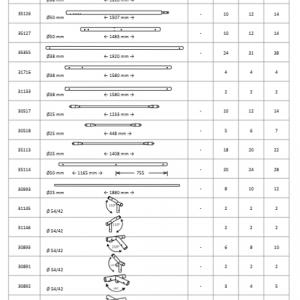

Tartószerkezeti adatok

• Acélcsövek átmérője: kb. Ø 50 mm
• Acél csőcsatlakozók átmérője: kb. Ø 54 mm
• Felületkezelés: kívül-belül horganyzott acél
• Csatlakozás: átmenő csavarkötés
• Összeszerelés: kb. 50 mm-es menetes csavarokkal és szárnyas anyákkal
• Kivitel: ütés- és karcálló

Megerősített tetőszerkezet

A tetőszerkezet gerinccsatlakozóval ellátott merevítő tetőgerendákkal és acélcső merevítőkkel készül. Ezek az elemek megerősítik a tartó- és összekötő részeket, elősegítik a terhelés egyenletesebb elosztását, valamint csökkentik a túlterhelés kockázatát.

Az acélcső merevítők összetartják a szomszédos tetőgerendákat, és mérséklik az oldalsó tetőelemek szétnyomódásának veszélyét.

A sarokerősítők minden sarokoszlop első szakaszán megtalálhatók. Az átlós csatlakozók összekötik az oszlopokat az oldalsó tetőgerendákkal, segítik a terhelés elosztását, és csökkentik a csatlakozókra ható nyomást.

Padlókeret és ponyvafeszítés

A stabil padlókeret összeköti és rögzíti a sátor lábait, ezáltal növeli a teljes szerkezet merevségét és stabilitását.

A hevederekből és kötelekből álló ponyvafeszítő rendszer biztonságosan a váz fölé feszíti a ponyvát. A nagy teherbírású racsnis feszítőhevederek segítségével a ponyva feszessége szükség esetén utánállítható.

A megfelelően megfeszített ponyva kevésbé mozog és kisebb mértékben dörzsölődik a szerkezeti elemekhez, így csökken a sérülés kockázata.

Talpelemek és rögzítés

A nagyméretű talpelemek puha és kemény talajon egyaránt megfelelő felfekvési felületet biztosítanak. Minden lábrész két ponton rögzíthető.

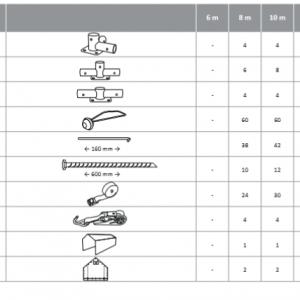

Rögzítési adatok

• Talpelemek mérete: kb. 20 × 20 cm
• Rögzítés: lábanként két rögzítési pont
• Puha talajon: megfelelő talajszögekkel
• Betonfelületen: megfelelő betonhorgonyokkal

A mozgatható burkolókövek önmagukban nem biztosítanak megfelelő rögzítést. A sátrat az aljzatnak, a használat jellegének és a helyi időjárási körülményeknek megfelelően kell rögzíteni.

PRIMEtex PVC ponyva

A PRIMEtex PVC ponyva rendkívül sűrű, rácsos belső szöveterősítéssel rendelkezik. Ez a kialakítás kiemelkedő szakadásállóságot és hosszú élettartamot biztosít.

A ponyva egész éves kültéri használatra alkalmas, könnyen tisztítható és egyszerűen karbantartható. A gyártói adatok szerint szakadásállósága akár háromszorosa is lehet a hagyományos PVC ponyvákénak.

Ponyva műszaki adatai

• Anyag: PRIMEtex PVC ponyva belső szöveterősítéssel
• Szín: szürke
• Szakítószilárdság: kb. 2300 N / 230 kg
• Vizsgálati szabvány: DIN EN ISO 13934-1
• Tető- és oldalponyva: 100%-ban vízálló
• Illesztések: hegesztett, nem varrott kivitel
• Kialakítás: egybefüggő tetőponyva
• Használat: egész éves kültéri használatra alkalmas

Az egybefüggő tetőponyva szorosan összefogja a szerkezetet, és hozzájárul annak stabilitásához. A hegesztett illesztések tartós és vízálló kialakítást biztosítanak.

Tűzvédelmi tulajdonságok

A ponyva tűzzel szembeni viselkedését akkreditált laboratóriumban vizsgálták a DIN EN 13823:2020 és a DIN EN ISO 11925-2 szabványok alapján.

A pontos EN 13501-1 szerinti tűzvédelmi osztály a megadott termékadatokban nem szerepel, ezért az osztályjelölést a leírás nem tartalmazza.

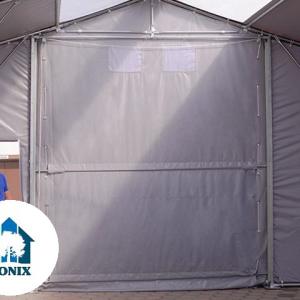

Felhúzható kapu és személyi bejárat

A csigás mechanizmussal működtethető felhúzható kapu gyorsan és egyszerűen nyitható. Oldalirányú alumínium vezetősínekkel és keresztmerevítőkkel rendelkezik, amelyek stabilan vezetik a kaput és fokozzák annak széllel szembeni ellenállását.

A kapu tetszőleges magasságban rögzíthető. A beépített, cipzárral nyitható személyi bejárat gyors közlekedést tesz lehetővé a nagyméretű kapu teljes felnyitása nélkül.

A bejáratok jellemzői

• Csigás nyitómechanizmussal működtethető kapu
• Oldalirányú alumínium vezetősínek
• Beépített keresztmerevítők
• Tetszőleges magasságban rögzíthető
• Felhúzható kapu mérete: kb. 3,00 × 3,00 m
• Személyi bejárat mérete: kb. 0,50 × 2,00 m

Cipzáras kapu

A másik oromfalon három cipzárral kialakított standard kapu található. A kapu gyorsan nyitható, feltekerhető, majd pántok segítségével több magasságban rögzíthető.

A középső cipzár a gerincig nyitható. Az oromfali panel az oldalponyváktól függetlenül felszerelhető és szükség esetén cserélhető. Rögzítése ponyvarögzítő gumikkal történik.

A cipzáras kapu jellemzői

• Három cipzárral rendelkezik
• A középső cipzár a gerincig nyitható
• Feltekerhető kialakítás
• Több magasságban rögzíthető
• Külön cserélhető oromfali panel
• Kapuméret: kb. 3,00 × 3,30 m

Extra hosszú talajszoknya

A körülbelül 30 cm-es talajszoknya segít az esővizet a sátortól távolabb vezetni, csökkenti a szél ponyva alá jutását, és mérsékli a ponyva alsó részének mozgását.

A talajszoknya kívülről és belülről, fűzőlyukakon keresztül rögzíthető. Megfelelő elhelyezése csökkenti a talajnedvesség bejutását, de nem helyettesíti a tartószerkezet megfelelő talajrögzítését.

Összeszerelés

A ponyvacsarnok csavarozható szerkezeti elemekből áll. A biztonságos telepítéshez megfelelő létszám, stabil munkaterület és a szerkezet magasságához igazodó emelőeszköz szükséges.

Ajánlott emelőeszköz lehet guruló állvány, ollós emelő, targonca vagy megfelelő munkaállvány.

Fontos használati és garanciális tájékoztatás

A biztonságos használathoz elengedhetetlen a ponyvacsarnok megfelelő talajrögzítése. A rögzítés módját az aljzat típusa, a használat jellege és a helyi körülmények alapján kell meghatározni.

A csavarkötéseket, a feszítőhevedereket és a rögzítéseket rendszeresen ellenőrizni, szükség esetén pedig után kell húzni. A tetőponyván felgyülemlő vizet vagy havat haladéktalanul el kell távolítani.

A garancia nem terjed ki a nem megfelelő rögzítésből, hibás összeszerelésből, viharból, jégesőből, hóterhelésből vagy más szélsőséges időjárási körülményből eredő károkra.
