Professzionális ponyvacsarnok, raktársátor 8 × 16 m, 128 m² alapterülettel, 4,00 m oldalmagassággal, standard cipzáras bejárattal, szürke, lángálló PRIMEtex ponyvával

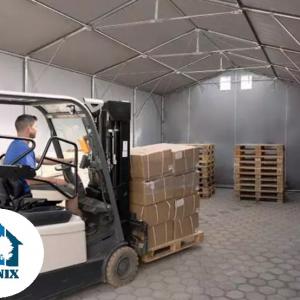

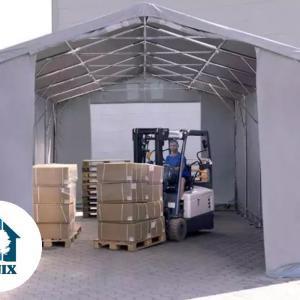

Ez a 8 × 16 méteres professzionális raktársátor nagy teherbírású, stabil és kültéri használatra alkalmas tárolási megoldást biztosít ipari, mezőgazdasági, kereskedelmi és logisztikai felhasználásra. Kiválóan alkalmas nagyobb áruk, rakományok, gépek, eszközök, járművek vagy egyéb tárolandó tárgyak biztonságos, védett elhelyezésére.

A kb. 128,00 m²-es alapterület, a 8,00 méteres szélesség, a 16,00 méteres hosszúság, a 4,00 méteres oldalmagasság és az 5,40 méteres gerincmagasság tágas, jól kihasználható belső teret kínál. A mindkét oromfalon elhelyezett, gerincig nyitható cipzáras kapuk, a cserélhető oromfali panelek, az egybefüggő tetőponyva és az extra hosszú talajszoknya praktikus és rugalmas használatot tesznek lehetővé.

A sátor teljesen horganyzott, korrózió- és rozsdavédett acélvázzal készül, amelyet átmenő csavarkötések, megerősített tetőszerkezet, átlós merevítések, sarokerősítők, átlós csatlakozók, stabil padlókeret és extra nagy talpelemek egészítenek ki. A dupla lábrögzítés, valamint a hevederekkel és kötelekkel működő ponyvafeszítő rendszer fokozott szerkezeti stabilitást biztosít.

A PRIMEtex PVC ponyva rendkívül sűrű rácsos belső szöveterősítéssel készül, ezért kiemelten szakadásálló, időjárásálló és hosszú távú használatra alkalmas. A kb. 2300 N / 230 kg szakítószilárdságú, 100%-ban vízálló ponyva hegesztett illesztésekkel, egybefüggő tetőponyvával, racsnis feszítőhevederrel és extra hosszú talajszoknyával rendelkezik.

Fő előnyök

• használható professzionális raktársátor
• 128 m²-es, nagy kapacitású tárolófelület
• Teljesen horganyzott, korrózióálló acélváz
• Megerősített tetőszerkezet és stabil padlókeret
• Dupla lábrögzítés és ponyvafeszítő rendszer
• PRIMEtex PVC ponyva kb. 2300 N szakítószilárdsággal
• 100%-ban vízálló, hegesztett ponyvaillesztések
• Gerincig nyitható cipzáras oromfali kapuk
• Tűzállósági vizsgálattal rendelkező ponyvaanyag

Méretek és műszaki adatok

• Alapterület: kb. 128,00 m²
• Szélesség: kb. 8,00 m
• Hosszúság: kb. 16,00 m
• Oldalmagasság: kb. 4,00 m
• Gerincmagasság: kb. 5,40 m
• Lábtávolság / maximális oldalsó bejárati szélesség: kb. 2,00 m
• Kapu 1 mérete / szélesség × magasság: kb. 6,00 × 4,25 m
• Kapu 2 mérete / szélesség × magasság: kb. 6,00 × 4,25 m
• Teljes tömeg: kb. 725,4 kg

Tartószerkezet

A sátor váza teljesen horganyzott acélcsövekből készül, amelyek belülről és kívülről is horganyzottak. Ez hatékony védelmet biztosít a korrózióval és a rozsdásodással szemben, valamint hosszú távon is stabil, megbízható használatot tesz lehetővé.

Az acélcsövek ütés- és karcálló felületűek. Az acélcsövek és az acélcső csatlakozók átmenő csavarkötéssel kapcsolódnak egymáshoz, ami jelentősen növeli a teljes szerkezet stabilitását és szilárdságát. A kialakítás kevés karbantartást igényel, és tartós, rendszeres használatra alkalmas.

Tartószerkezeti műszaki adatok

• Acélcsövek mérete: kb. Ø 50 mm
• Acélcső csatlakozók mérete: kb. Ø 54 mm
• Összeszerelés: kb. 50 mm-es menetes csavarokkal és szárnyas anyákkal
• Csatlakozási mód: átmenő csavarkötéses rögzítés
• Felületkezelés: kívül-belül horganyzott acél
• Kivitel: ütés- és karcálló, korrózióvédett szerkezet

Megerősített tetőszerkezet

A megerősített tetőszerkezet merevítő tetőgerendákkal, gerinccsatlakozókkal és acélcső merevítőkkel készül. Ezek az elemek javítják a teherelosztást, csökkentik a túlterhelés kockázatát, és növelik a sátor szerkezeti stabilitását.

Az átlós merevítések alátámasztják a tetőponyvát, hozzájárulnak a csapadékvíz megállásának csökkentéséhez, valamint segítik a fellépő szélerők elnyelését és elosztását.

A sarokerősítők minden sarokoszlop első szakaszán megtalálhatók, és tovább merevítik a szerkezetet. Az átlós csatlakozók összekötik az oszlopokat az oldalsó tetőgerendákkal, ezáltal segítik a terhelés elosztását és a szerkezet stabilitását.

Padlókeret és rögzítés

A stabil padlókeret biztonságosan rögzíti a lábakat, növeli a raktársátor stabilitását, és a ponyvafeszítő rendszer részeként is működik. A hevederekkel és kötelekkel történő ponyvafeszítés feszesen tartja a ponyvát a vázon, ezáltal csökkenti a nem kívánt ponyvamozgást.

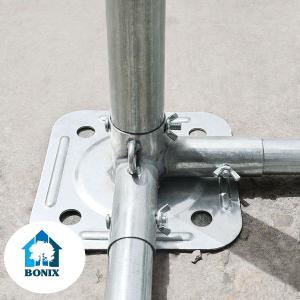

Az extra nagy talpelemek puha és kemény talajon egyaránt stabilabb rögzítést biztosítanak. A dupla lábrögzítésnek köszönhetően minden lábrész kétszeresen rögzített, ami fokozza a szerkezet biztonságát.

Rögzítési adatok

• Talpelemek mérete: kb. 20 × 20 cm
• Lábrögzítés: dupla rögzítés minden lábrésznél
• Padlókeret: stabilitást növelő, ponyvafeszítő rendszerhez kapcsolódó kialakítás
• Rögzítési javaslat: mozgatható burkolókövek esetén talajszögek használata ajánlott
• Ajánlott kiegészítő: statikai csomag a fokozott stabilitás érdekében

PRIMEtex PVC ponyva és bejáratok

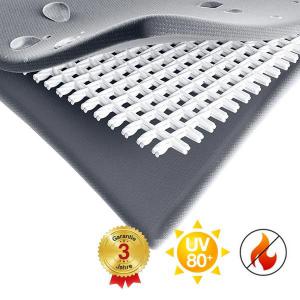

A PRIMEtex PVC ponyva rendkívül sűrű rácsos belső szövettel készül, amely kiemelten szakadásállóvá és tartóssá teszi a ponyvát. A fokozott szakítószilárdságnak köszönhetően akár háromszor erősebb lehet, mint a hagyományos PVC ponyvák.

A ponyva időjárásálló, könnyen tisztítható és egyszerűen karbantartható, ezért kiválóan alkalmas kültéri használatra. Az egybefüggő tetőponyva feszesen rögzül a szerkezethez, ezáltal növeli a stabilitást és csökkenti a szélérzékenységet.

Ponyva műszaki adatai

• Anyag: PRIMEtex PVC ponyva rendkívül sűrű belső szöveterősítéssel
• Szakítószilárdság: kb. 2300 N / 230 kg, DIN EN ISO 13934-1 szabvány szerint
• Vízállóság: 100%-ban vízálló
• Illesztések: hegesztett, nem varrott kivitel
• Tetőponyva: egybefüggő, feszesen rögzített kivitel
• Felhasználás: kültéri használatra alkalmas
• Tűzállósági vizsgálat: DIN EN 13823:2020 és DIN ISO 11925-2 szerint vizsgálva
• Tűzvédelmi besorolás: EN 13501-1 szerint D-s3, d0

Cipzáras oromfali kapuk

A sátor mindkét oromfalán cipzáras kapu található. A kapuk 3 cipzárral rendelkeznek, könnyen nyithatók és praktikusan feltekerhetők. A középső cipzárnál a kapu egészen a gerincig nyitható, így nagyobb bejárati nyílás alakítható ki.

A kapuk nyitási magassága pántokkal több fokozatban rögzíthető, így a bejárat az aktuális használati igényekhez igazítható. A cserélhető oromfali panelek az oldalaktól függetlenül felszerelhetők, és ponyvarögzítő gumik segítségével rögzíthetők.

Ponyvafeszítés és talajszoknya

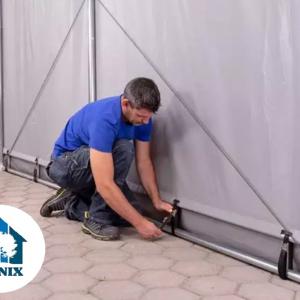

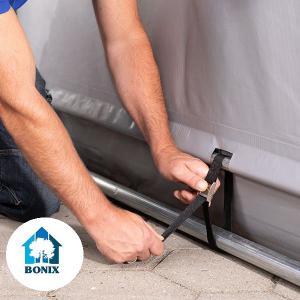

A racsnis feszítőheveder feszesen tartja a ponyvát, csökkenti a sérülés kockázatát, és szükség esetén utánállítható. A ponyvafeszítő rendszer hozzájárul a stabilabb, biztonságosabb és hosszabb távon megbízható használathoz.

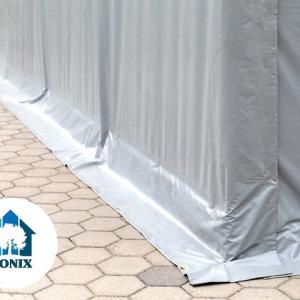

Az extra hosszú, kb. 30 cm-es talajszoknya fokozott védelmet biztosít rossz időjárási körülmények között. Segít az esővizet a sátortól távolabb vezetni, csökkenti a talajnedvesség bejutását, valamint mérsékli a ponyva nem kívánt mozgását.

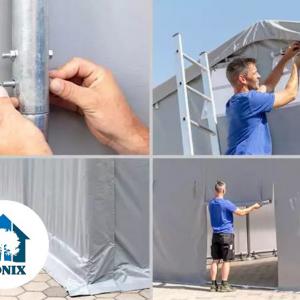

Összeszerelés

A sátor részletes összeszerelési útmutatóval és címkézett alkatrészekkel érkezik, így a szerkezet szakszerűen, áttekinthető módon összeállítható. A biztonságos munkavégzés érdekében 3,5 méteres magasságtól a szerkezet emeléséhez emelőeszköz használata ajánlott.

Ajánlott emelőeszközök

• targonca
• kerekes rakodó
• guruló állvány
• ollós emelő
• egyéb megfelelő emelőberendezés

Fontos használati és garanciális tájékoztatás

A stabil és biztonságos használat érdekében statikai csomag alkalmazása, valamint a sátor megfelelő rögzítése javasolt talajhoz vagy betonfelülethez.

A garancia nem terjed ki a szélsőséges időjárási körülményekből – például viharból, jégesőből vagy hóterhelésből – eredő, a ponyvában vagy a szerkezetben keletkezett károkra. A biztonságos használat érdekében minden esetben gondoskodni kell a sátor megfelelő rögzítéséről.

Fontos telepítési és biztonsági tájékoztatás

A raktársátor telepítése építési engedélyhez vagy más hatósági eljáráshoz kötött lehet. A helyi előírások ellenőrzése szükséges. A sátor szél- és hóterhelése nem vizsgált, ezért a megfelelő rögzítés és a gyártói biztonsági előírások betartása elengedhetetlen.
